U 系列

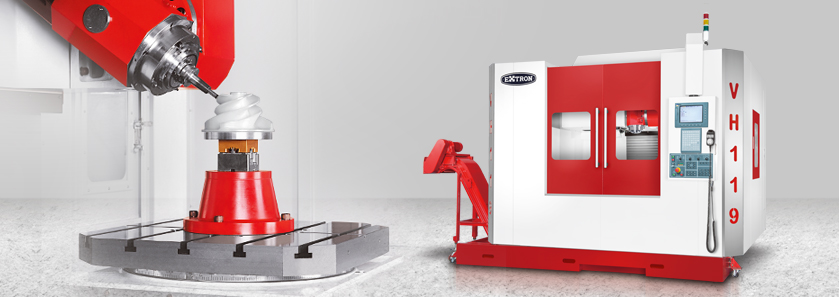

| 机型 | VH-119U |
|---|---|
| X 轴行程 | 1,100 mm |
| Y 轴行程 | 900 mm |
| Z 轴行程 | 830 mm |
| A 轴旋转角度范围 | -30˚ ~ +120˚ |
| B 轴旋转角度范围 | - |
| C 轴旋转角度范围 | 360˚ ( O 700 mm ) |
| 工作台 | |
| 工作台尺寸 ( X 方向 ) | 700 mm |
| 工作台尺寸 ( Y 方向 ) | 700 mm |
| 工作台最大载重量 | 1,200 kg |
| 主轴 | |
| 主轴内孔规格 | BT40 |
| 主轴转速 | 内藏式主轴 15,000 rpm |
| 主轴马达 ( 连续 ) | 14.3 kW |
| 三轴进给 | |
| X 轴快速进给率 | 30 m/min |
| Y 轴快速进给率 | 30 m/min |
| Z 轴快速进给率 | 24 m/min |
| 切削进给率 | 10 m/min |
| 精度 | |
| 定位精度 ( JIS B 6338 ) | ± 0.010 mm / 全长 |
| 定位精度 ( VDI 3441 ) | P ≤ 0.010 mm / 全长 |
| 重现精度 ( JIS B 6338 ) | ± 0.003 mm |
| 重现精度 ( VDI 3441 ) | Ps max ≤ 0.005 mm / 全长 |
| 刀库 | |
| 刀库容量 | 链式 32 支刀 ( 选配 40 支刀 ) |
| 最大刀具直径 / 邻刀空 | O 76 / O 127 mm |
| 最大刀具长度 | 300 mm |
| 最大刀具重量 | 7 kg |
| 一般规格 | |
| 电力需求 | 60 kVA |
| 气压需求 ( 最少 ) | 5 ~ 8 ( 5 ) kg/cm2 |
| 机器重量 | 8,800 kg |
本公司保留因技术需求，随时更改内容及文字之权利。
