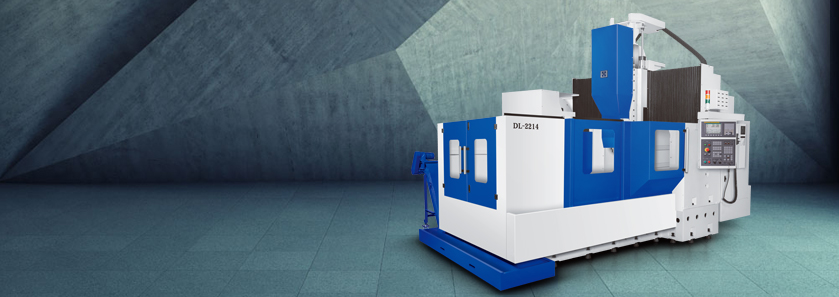

DL 系列
| 机型 | DL-3225 | DL-4225 |
|---|---|---|
| X 轴行程 | 3,200 mm | 4,200 mm |
| Y 轴行程 | 2,500 mm | |
| Z 轴行程 | 820 mm | |
| 主轴鼻端至工作台面距离 | 212 ~ 1,032 mm | |
| 双柱间距离 | 2,600 mm | |
| 工作台 | ||
| 工作台尺寸 ( X 方向 ) | 3,160 mm | 4,160 mm |
| 工作台尺寸 ( Y 方向 ) | 2,300 mm | |
| 工作台最大载重量 | 13,000 kg | 18,000 kg |
| 主轴 | ||
| 主轴内孔规格 | BT50 | |
| 主轴转速 | 4,500 rpm ( 选配 6,000 / 8,0000 rpm ) | |
| 主轴马达 ( 连续 / 30 分 ) | 15 / 18.5 kW ( 选配 18.5 / 22 kW ) | |
| 三轴进给 | ||
| X 轴快速进给率 | 15 m/min | |
| Y 轴快速进给率 | 15 m/min | |
| Z 轴快速进给率 | 15 m/min | |
| 切削进给率 | 10 m/min | |
| 精度 | ||
| 定位精度 ( JIS B 6338 ) | ± 0.005 / 300 mm | |
| 定位精度 ( VDI 3441 ) | P ≤ 0.025 mm | P ≤ 0.030 mm |
| 重现精度 ( JIS B 6338 ) | ± 0.003 mm | |
| 重现精度 ( VDI 3441 ) | Ps ≤ 0.003 mm | |
| 刀库 | ||
| 刀库容量 | 刀臂式 32 支刀 ( 选配 40 支刀 ) | |
| 最大刀具直径 / 邻刀空 | O 125 / O 250 mm | |
| 最大刀具长度 | 400 mm | |
| 最大刀具重量 | 20 kg | |
| 一般规格 | ||
| 电力需求 | 57 kVA | |
| 气压需求 ( 最少 ) | 5 ~ 8 ( 5 ) kg/cm2 | |
| 油压箱容量 ( 油压泵 ) | 140 liter ( 5 HP ) | |
| 润滑油箱容量 | 8 liter | |
| 切削液箱容量 ( 切削液泵 ) | 520 liter ( 1 HP ) | |
| 机器重量 | 30,000 kg | 34,000 kg |
本公司保留因技术需求，随时更改内容及文字之权利。
